Всё о щебне для дренажа

Что такое дренаж со щебнем и зачем он нужен

Дренаж - это система, которая собирает избыточную воду из грунта и отводит её в безопасное место: в накопительный колодец, канаву или овраг. Сердце такой системы - перфорированная труба (дрена), но сама по себе труба в земле быстро заилится. Поэтому её обсыпают щебнем.

Логика простая. Между камнями всегда остаются пустоты, и через них вода движется свободно, тогда как сквозь плотный глинистый грунт она почти не идёт. Щебёночная засыпка работает как водопроницаемый каркас вокруг трубы: влага из грунта легко просачивается в щебень, стекает по пустотам вниз, попадает в отверстия дрены и самотёком уходит на сброс. По сути, щебень - это «быстрая дорога» для воды там, где грунт стал для неё стеной.

Что в итоге даёт грамотное дренирование участка:

• защищает фундамент и подвал от подтопления, отводя грунтовую воду до того, как она дойдёт до стен;
• понижает УГВ - уровень грунтовых вод, то есть глубину, на которой в земле стоит вода;
• снижает морозное пучение - зимнее вспучивание грунта, когда замёрзшая в нём вода расширяется и давит на основание дома;
• убирает сырость, плесень и грибок в цоколе и подполье;
• спасает дорожки, отмостку и газон от застоя воды и «болота» после каждого дождя.

Госты и характеристики. Щебень для строительных работ выпускается по ГОСТ 8267-93 «Щебень и гравий из плотных горных пород для строительных работ». Именно по нему нормируют ключевые для дренажа свойства: марку прочности (М), морозостойкость (F - число циклов заморозки-разморозки), лещадность (долю плоских и игловатых зёрен), водопоглощение и насыпную плотность. Для дренажа важнее всего три из них - об этом ниже.

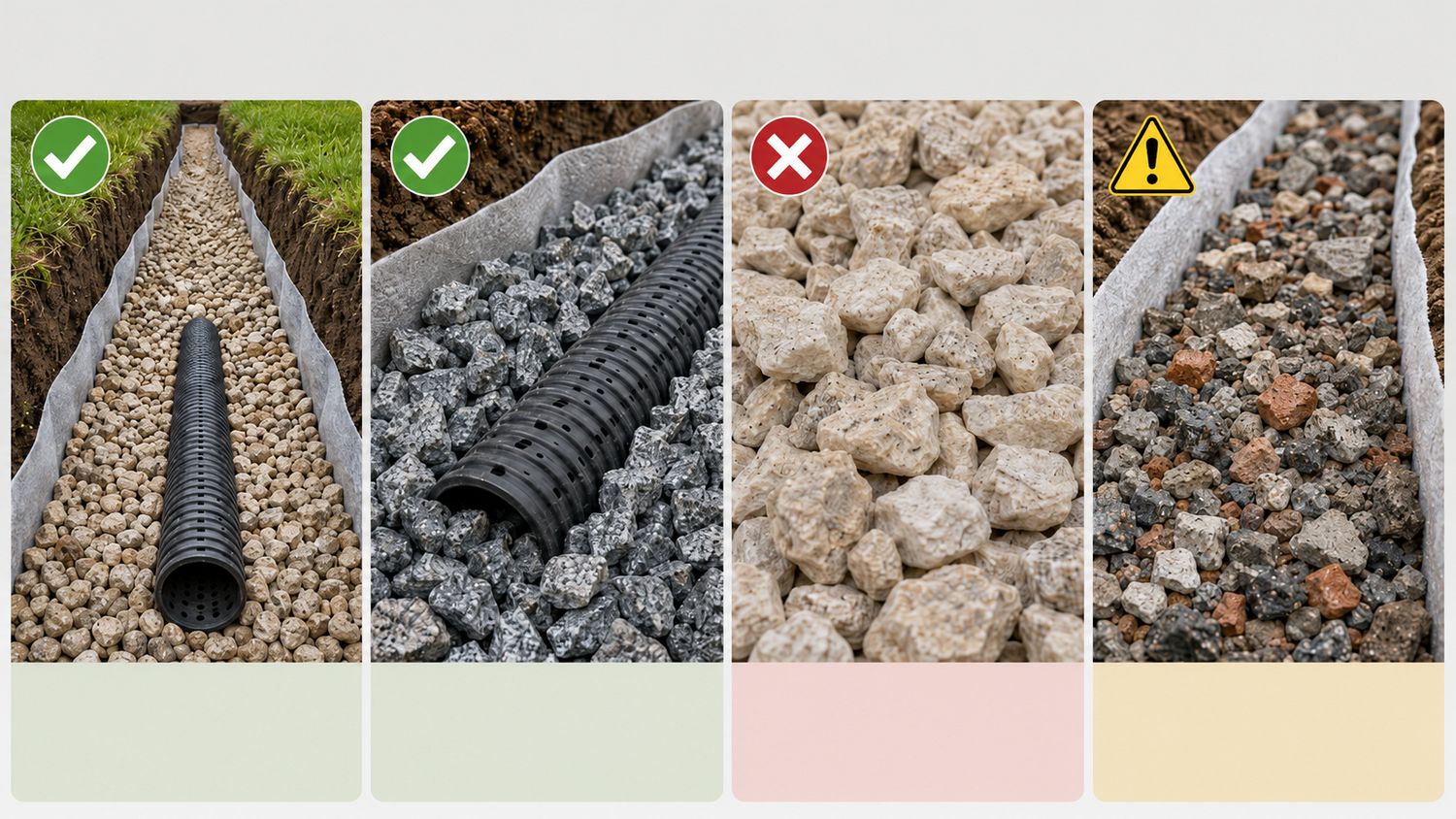

Виды и фракции щебня для дренажа

Главный вопрос, на котором спотыкаются почти все: «какой щебень лучше для дренажа?» Отвечаем сразу, а потом объясняем почему. Для долговечной дренажной системы подходят породы с низким водопоглощением и высокой прочностью, которые не разрушаются и не «слёживаются» в земле. По этому критерию материалы выстраиваются так.

Гравийный щебень для дренажа - оптимальный выбор для участка

Для частного дренажа лучший баланс цены и свойств даёт гравийный щебень. И вот в чём его хитрость: это материал, который природа уже «обкатала» в воде. Зёрна гравия скруглённые, плотные, с очень низким водопоглощением - всё, что могло впитаться и раствориться, давно ушло за тысячи лет в реке. Такой щебень в дренаже не «тянет» воду в себя, не цементируется и стабильно работает десятилетиями, а стоит ощутимо дешевле гранитного. Для большинства задач на даче и вокруг дома это и есть правильный ответ.

Гранитный щебень в дренаже - когда нужен запас прочности

Гранитный щебень - самый прочный (марка до М1200–1400) и морозостойкий, с минимальным водопоглощением. Для дренажа он избыточен по характеристикам и заметно дороже гравийного, поэтому его берут там, где засыпка несёт ещё и нагрузку: дренаж под подъездной площадкой, под дорогой, под тяжёлой техникой. Для самотёчной дрены вокруг дома переплачивать за гранит смысла обычно нет.

Известняковый щебень - для дренажа не подходит

А вот здесь важный нюанс, на котором многие теряют дренаж через несколько сезонов. Известняковый (доломитовый) щебень дешёвый и красивый, но мягкий, с высоким водопоглощением, и со временем он частично растворяется в грунтовой воде, особенно кислой. Мелкие частицы при этом заиливают и «цементируют» засыпку, водопроницаемость падает - и система перестаёт работать. Для дорожек и подсыпки известняк годится, для дренажа - нет.

Вторичный щебень в дренажных системах - бюджетный вариант с оговорками

Когда смета поджимает, выручает вторичный щебень - дроблёный бетон или кирпич. Практика показывает, что он действительно работает: на форумах застройщиков не раз описывали дренаж-отмостку из прочного красного кирпичного боя без трубы и геотекстиля, который годами держит основание дома сухим. Но есть условия: брать стоит просеянный материал фракции 20–40 мм и прочностью от М400 и выше, без мусора и арматуры. Бой кирпича охотнее впитывает воду и боится морозного пучения сильнее, чем бетонный, поэтому в ответственном глубинном дренаже его лучше не использовать - а вот для дренажа газона, дорожек или временного отвода воды это честный рабочий вариант за небольшие деньги.

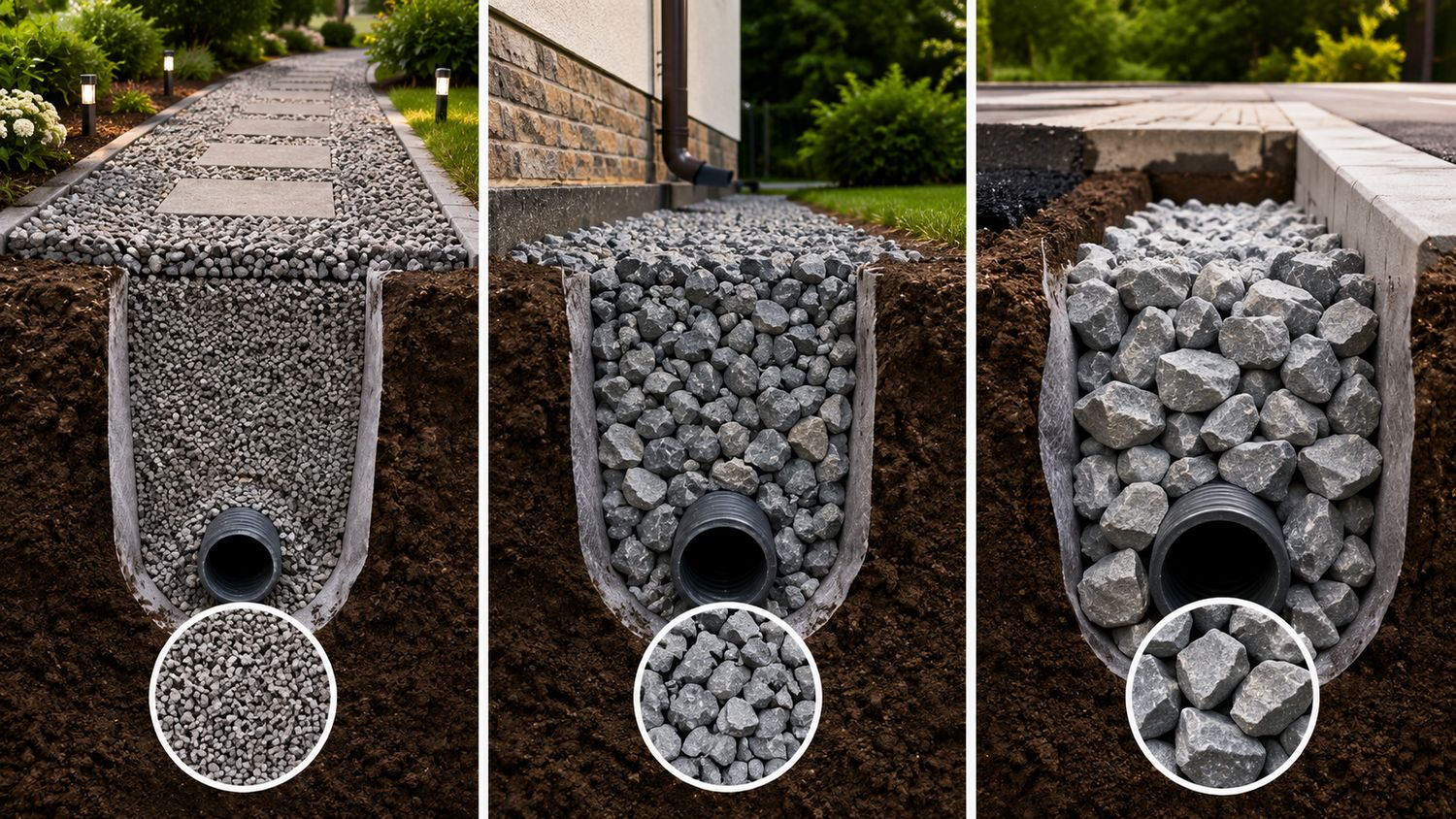

Какая фракция щебня нужна для дренажа

Фракция - это размер зёрен щебня в миллиметрах. От неё напрямую зависит, насколько хорошо засыпка пропускает воду: чем крупнее камень, тем больше пустот и тем выше пропускная способность, но тем грубее фильтрация. Для дренажа применяют средние и крупные фракции - мелочь вроде отсева здесь только навредит, потому что забьёт пустоты и остановит воду.

В 9 случаях из 10 для дренажа вокруг дома нужен щебень фракции 20–40 мм - это золотая середина по пропускной способности и удобству укладки. Фракцию 5–20 добавляют сверху, если хочется получить аккуратную поверхность, а 40–70 уходит вниз, когда воды много и нужен запас по водоотводу.

Про лещадность. Для дренажа лучше брать кубовидный щебень - с низкой лещадностью (минимумом плоских и игловатых зёрен). Плоские зёрна плотно ложатся друг к другу, оставляя меньше пустот, а значит, хуже пропускают воду. Кубовидная щебёнка укладывается рыхло и даёт максимум «дорог» для влаги.

Как сделать дренаж со щебнем

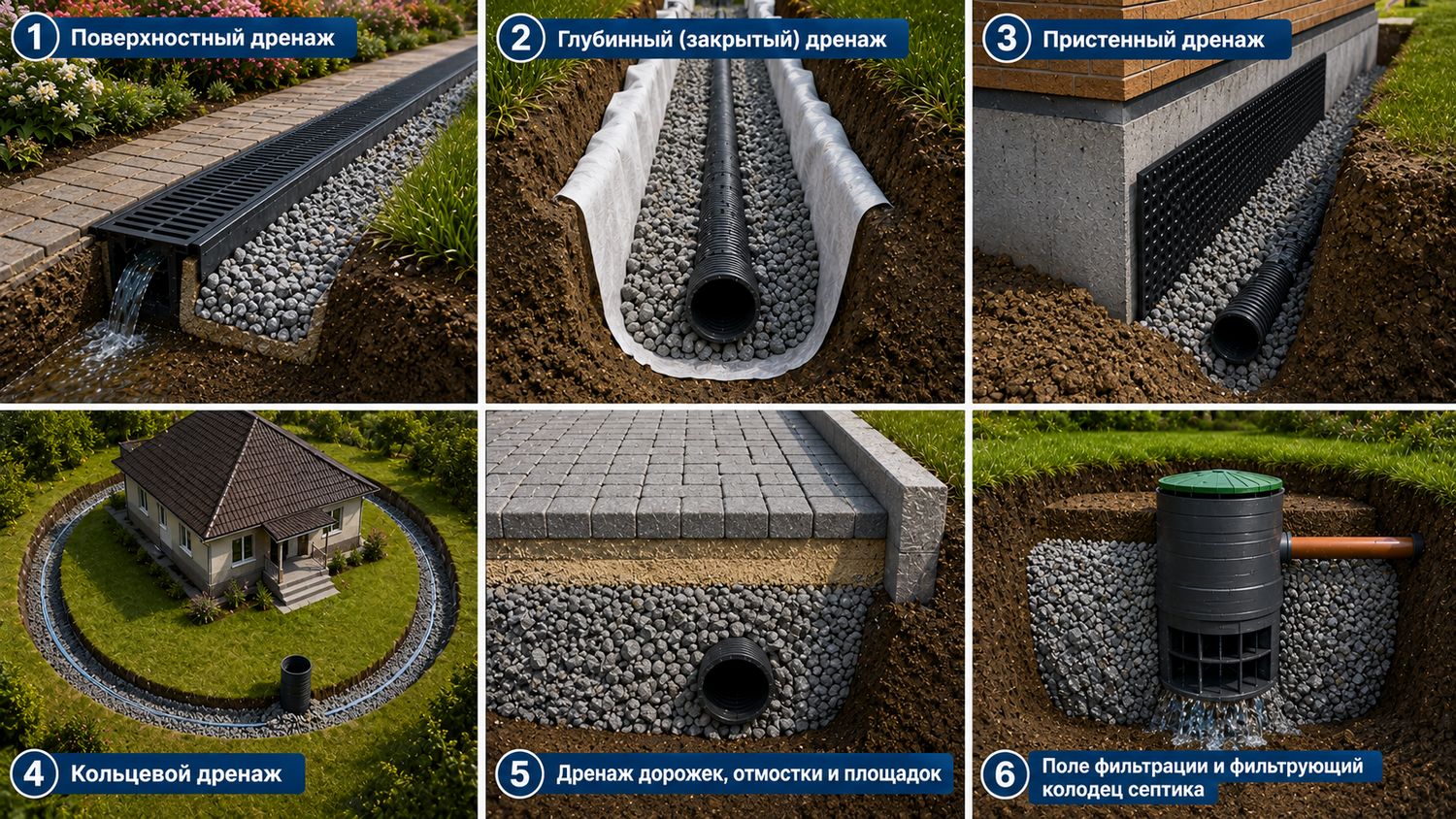

Прежде чем браться за лопату, важно понять, какой именно дренаж вам нужен, - потому что щебень применяют в разных системах, и устроены они по-разному:

• Поверхностный дренаж - отводит дождевую и талую воду с поверхности; щебнем засыпают открытые лотки и водоотводные канавы;
• Глубинный (закрытый) дренаж - понижает уровень грунтовых вод; это та самая дрена в траншее, обсыпанная щебнем и завёрнутая в геотекстиль;
• Пристенный дренаж - идёт по периметру фундамента на уровне его подошвы, защищает дом с подвалом напрямую у стен;
• Кольцевой дренаж - прокладывается в 3–8 метрах от дома, осушает участок целиком там, где копать вплотную к фундаменту нельзя;
• Дренаж дорожек, отмостки и площадок - щебёночное основание, которое не даёт воде застаиваться под покрытием;
• Поле фильтрации и фильтрующий колодец септика - щебень здесь принимает очищенные стоки и распределяет их в грунт.

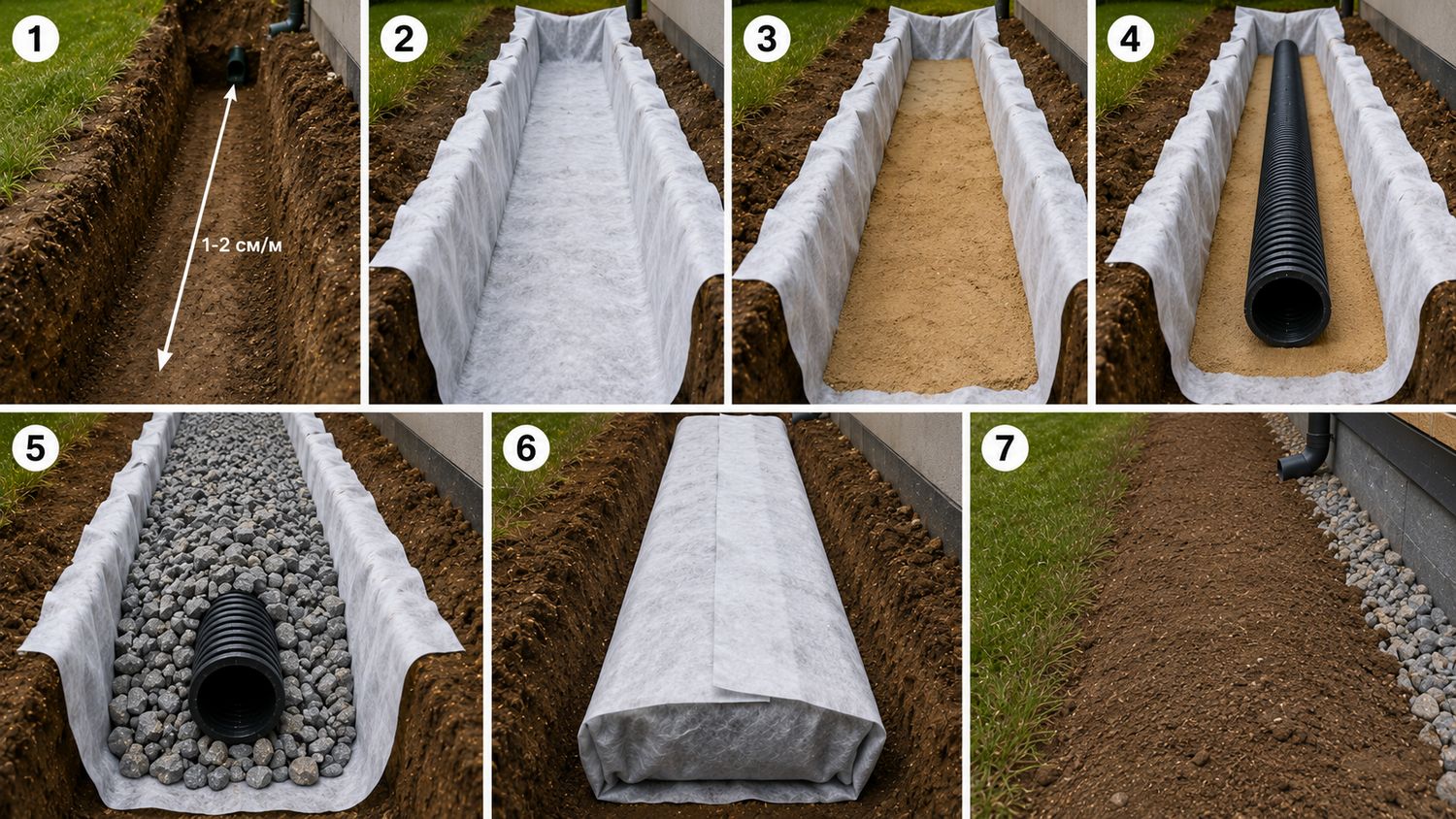

Устройство щебёночного дренажа по шагам

Классическая закрытая дрена собирается «слоёным пирогом», где каждый слой незаменим. Порядок такой:

1. Копают траншею с уклоном в сторону сброса - около 1–2 см на каждый погонный метр, чтобы вода шла самотёком.
2. Дно и борта траншеи застилают геотекстилем с запасом по краям - позже им завернут засыпку.
3. На дно насыпают выравнивающую подушку из песка слоем 5–10 см; какой песок нужен для дренажа, мы разбирали в отдельной статье.
4. Поверх подушки укладывают перфорированную дренажную трубу диаметром 110–160 мм.
5. Трубу со всех сторон обсыпают щебнем фракции 20–40 слоем 10–20 см - это и есть фильтрующий каркас.
6. Свободные края геотекстиля заворачивают внахлёст поверх щебня, полностью запечатывая засыпку в «конверт».
7. Сверху траншею засыпают песком и грунтом, очищенным от крупного мусора.

Геотекстиль в этой схеме - не формальность. Это фильтр, который пропускает воду, но задерживает частицы глины и ила, не давая им заилить щебень и забить отверстия трубы. Без него на глинистом грунте система может «заглохнуть» уже через пару-тройку лет. Здесь, правда, есть предмет давнего спора: часть практиков на чистой плотной глине от геотекстиля отказывается, считая, что сама глина почти не отдаёт мелочь. Истина посередине - на суглинках и пылеватых грунтах геотекстиль обязателен, на тяжёлой глине без напорной верховодки иногда обходятся и без него, но это уже осознанный риск, а не правило.

Глина и верховодка. Частый вопрос с участков, где грунт - сплошная глина: «можно ли засыпать дренаж сверху этой же глиной?» Для глубинной дрены, которая собирает воду снизу и с боков, верхний плотный слой даже работает как экран от поверхностной влаги - это нормально. А вот если дренаж должен принимать ещё и воду сверху (дождь, талые воды), запечатывать его глиной нельзя: верх должен оставаться водопроницаемым, иначе вода просто не дойдёт до щебня. На сложных глинистых участках с верховодкой - водой, что скапливается в верхнем слое над глиной, - чаще делают комбинированную систему: и поверхностный отвод, и глубинную дрену.

Для контроля и промывки на поворотах и стыках ставят смотровые (ревизионные) колодцы, а в конце системы - накопительный или фильтрующий колодец. Удобнее всего собирать их из бетонных колец: они же используются и в фильтрующих колодцах септика, где щебёночная засыпка на дне распределяет очищенные стоки в грунт.

Сколько щебня нужно щебня для дренажа

Чтобы не гадать «на глаз», объём щебня считают по простой формуле, а затем переводят в тонны через насыпную плотность - она нужна, потому что щебень обычно возят и продают самосвалами, где удобнее ориентироваться на массу.

Объём (м³) = длина траншеи × ширина засыпки × толщина щебёночного слоя Масса (т) = объём (м³) × насыпная плотность (т/м³). Для дренажного щебня насыпная плотность ≈ 1,35–1,40 т/м³.

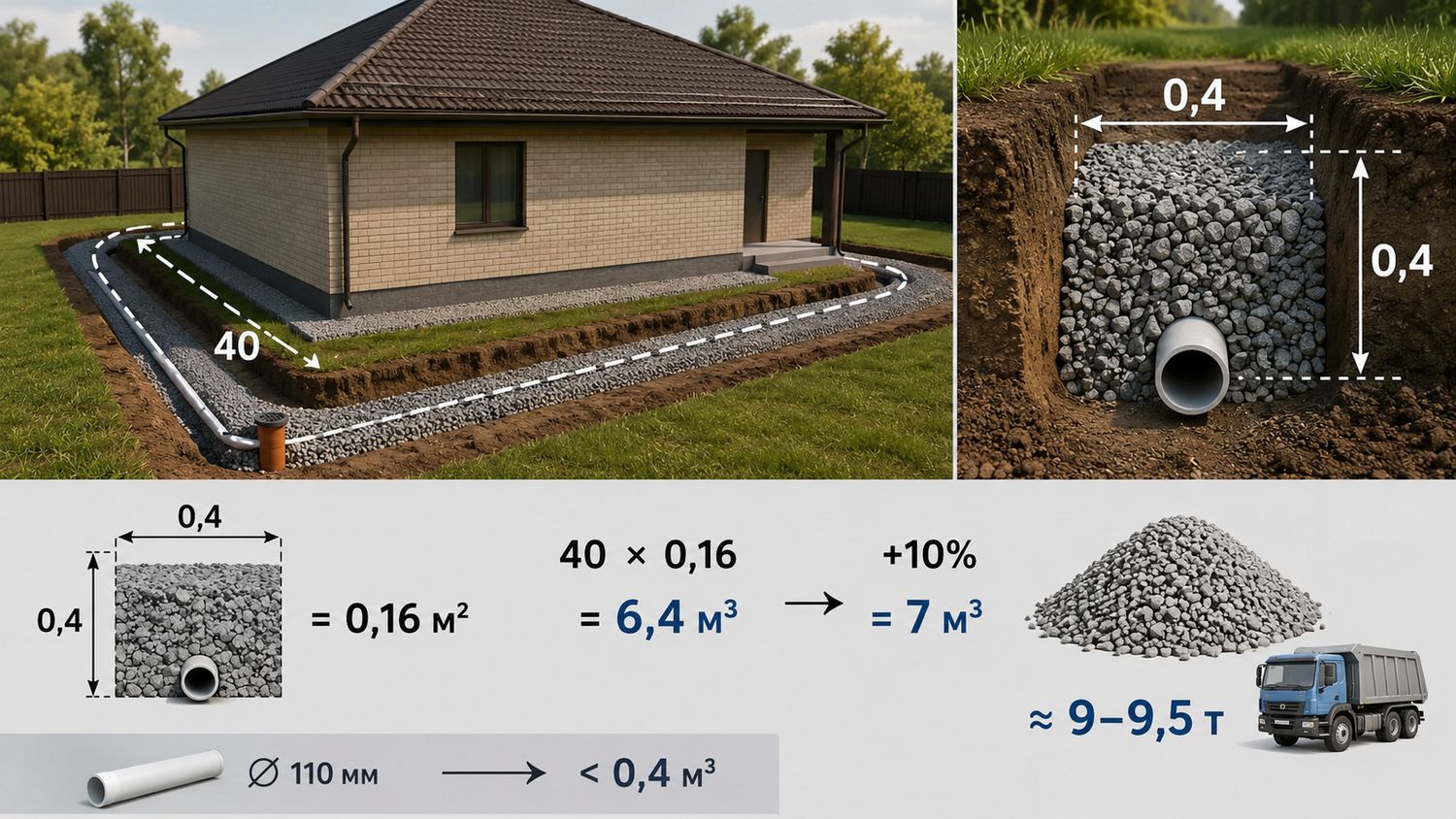

Пример 1. Дренаж вокруг дома

Допустим, нужно проложить кольцевой дренаж по периметру дома. Возьмём такие данные:

• общая длина траншеи - около 40 погонных метров;
• ширина щебёночной засыпки в траншее - 0,4 м;
• высота засыпки щебнем вокруг трубы - 0,4 м.

Сечение засыпки: 0,4 × 0,4 = 0,16 м². Объём щебня: 40 × 0,16 = 6,4 м³. Добавим запас 10 % на трамбовку и неровности дна - получаем около 7 м³, или примерно 9–9,5 тонны. Объёмом самой трубы (диаметр 110 мм) при таком расчёте можно пренебречь - это меньше 0,4 м³ на всю длину.

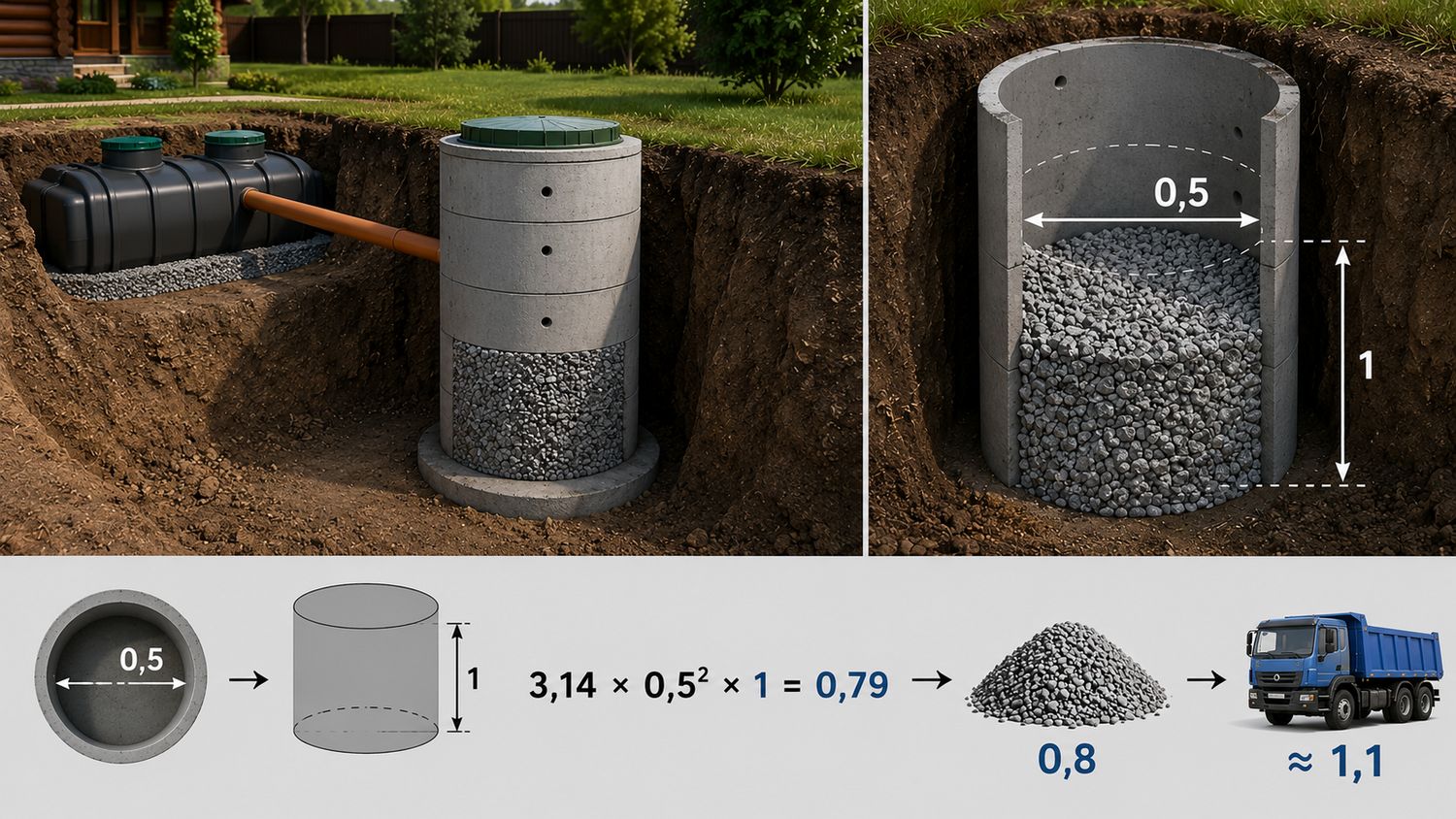

Пример 2. Фильтрующий колодец септика

Теперь посчитаем щебень для донного фильтра в поглотительном колодце из бетонных колец с внутренним диаметром 1 метр:

• радиус колодца - 0,5 м;
• высота щебёночного фильтра на дне - 1 м.

Объём цилиндра: 3,14 × 0,5² × 1 = 0,79 м³, округляем до 0,8 м³, или примерно 1,1 тонны щебня фракции 20–40. Если по проекту предусмотрена ещё и обсыпка колец снаружи, объём считают отдельно по кольцевому зазору и прибавляют к этой цифре.

Принцип один и тот же для дренажа чего угодно: посчитали геометрию засыпки, перевели в тонны, заложили 5–10 % запаса. Так вы точно знаете, сколько щебня заказать с доставкой, и не переплачиваете за лишний рейс самосвала.
