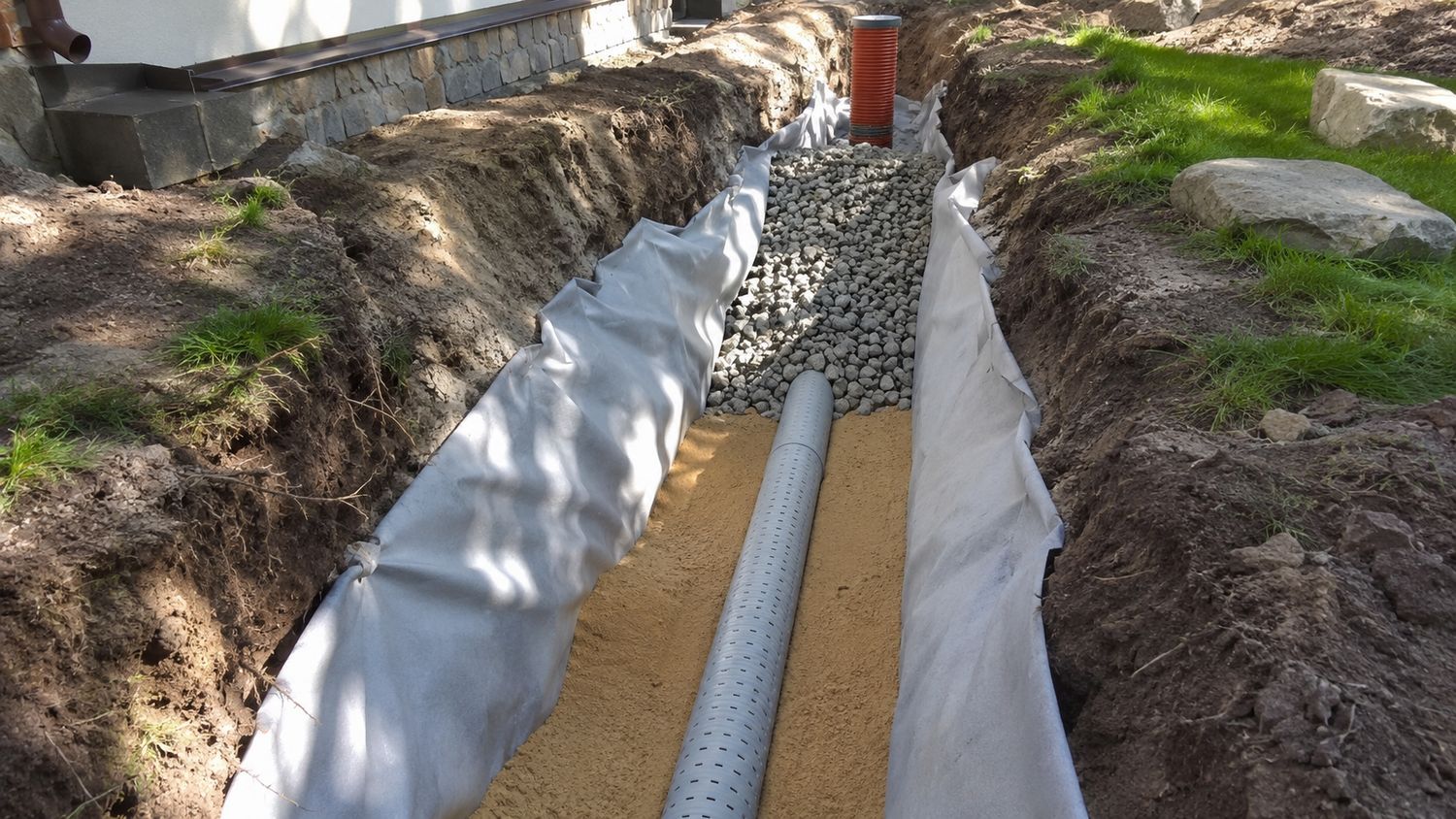

Применение песка в дренажных системах

Зачем песок в дренаже и какие действуют нормы

Сначала важно различать две системы. Дренаж отводит грунтовые воды, а ливневая канализация - дождевые и талые стоки. Песок применяют именно в дренаже, где он работает сразу на несколько задач:

• создаёт ровную песчаную подушку под дреной (трубой) и равномерно распределяет нагрузку от верхних слоёв;
• обеспечивает высокую водопроницаемость - влага из плотного грунта свободно поступает в трубу;
• фильтрует воду и защищает дрены от заиливания глинистыми частицами и органикой;
• стабилизирует траншею и не даёт трубе смещаться.

Отдельного «ГОСТа на дренажный песок» не существует. Качество материала задаёт ГОСТ 8736-2014 (технические условия), а методы проверки - ГОСТ 8735-88; само дренирование проектируют по сводам правил (СП). Для дренажа песок должен отвечать трём требованиям: коэффициент фильтрации (скорость, с которой вода проходит сквозь материал) - не менее 5 м/сутки; содержание глины - до 3% и без комков; модуль крупности (показатель размера зёрен) - от 2 до 3,5. Всё, что мельче 0,16 мм, - это пыль, а крупнее 5 мм - уже гравий.

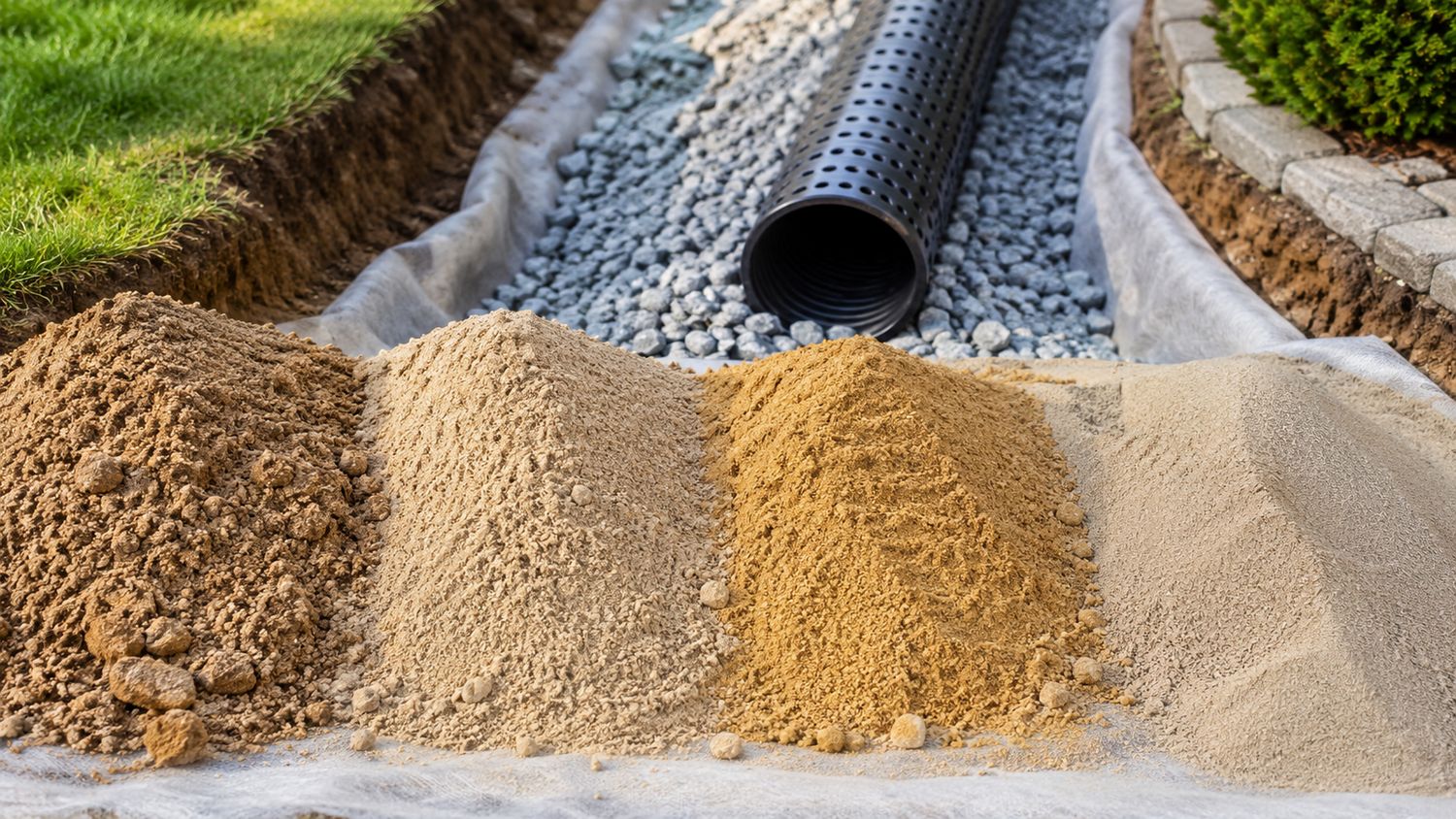

Виды песка, которые применяют для дренажа

Не каждый песок одинаково хорошо проводит воду. Главные критерии выбора - чистота и крупность зерна.

Рядовой карьерный песок содержит примеси глины и хуже проводит влагу, поэтому его берут на возвышенных участках с низким уровнем грунтовых вод, где требования мягче. Для проблемных грунтов лучше подходит мытый песок или речной песок: они почти не содержат глины и дают высокую скорость фильтрации. Промежуточный по цене вариант - сеяный песок, очищенный от крупных включений. Категорически не подходят пылеватый и эфельный песок: они забивают трубы и сводят дренирование на нет.

Как сделать дренаж с песком

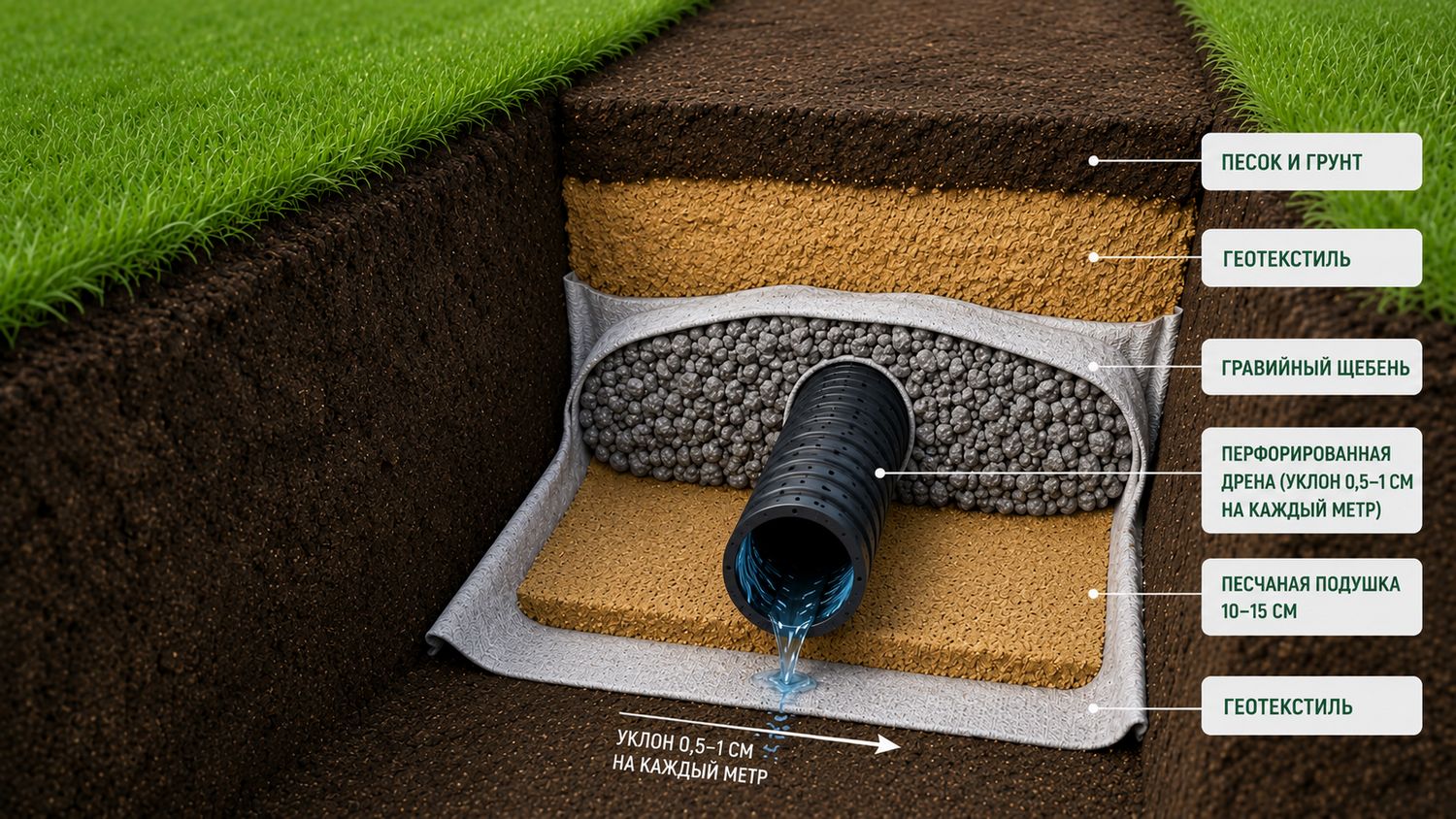

Песок почти никогда не работает в одиночку - он часть «слоёного пирога». Классический порядок устройства глубинного дренажа выглядит так.

1. На дно траншеи укладывают геотекстиль и насыпают выравнивающую песчаную подушку толщиной 10–15 см.
2. Поверх подушки кладут перфорированную дрену с уклоном 0,5–1 см на каждый метр - уклон обеспечивает самотёк воды.
3. Трубу обсыпают гравийным щебнем и заворачивают получившийся «кокон» в геотекстиль, защищая его от заиливания.
4. Сверху досыпают песок и грунт, восстанавливая поверхность.

Песок используется в большинстве видов дренажа:

• глубинный - пристенный у фундамента, кольцевой по периметру участка, пластовый под зданием;
• поверхностный и ливневый - как фильтрующий и выравнивающий слой;
• дренажные колодцы - песчаная подсыпка на дно перед установкой бетонных колец.

Примеры расчёта песка для дренажа

Объём песчаной подушки считают просто: длина траншеи × ширина × толщина слоя, плюс 15–20% на технические потери (трамбовка и просыпь). Насыпная плотность песка - около 1,5 т/м³, по ней объём переводят в тонны. Нюанс из практики: при коэффициенте фильтрации материнской породы менее 5 м/сутки верх песчаной засыпки делают на 60–70 см выше уровня грунтовых вод, а на слоистых почвах - на 30–50 см.

Вывод очевиден: чтобы не заказывать отдельный рейс ради одного недостающего куба, запас по объёму лучше закладывать сразу.
